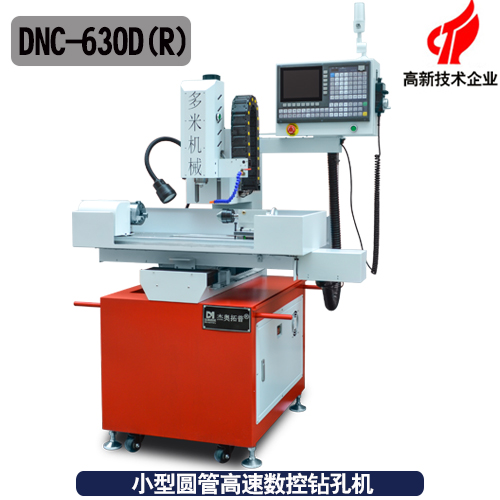

小型圓管高速數控鉆孔機 |
|
☆外形尺寸：1100*10100*1400mm
|
|
☆有效行程：X 軸 480*Y 軸 300*Z 軸 120（mm）
|
|
☆機床重量：1500KG
|
|
☆鉆孔范圍：0.2-4mm（可定制）
|
1、DNC-630D(R)小型圓管高速鉆孔機是一款多功能四軸鉆孔、攻絲設備，可選擇轉軸雙工位加工。
2、旋轉軸選用伺服電機搭配高精度諧波速機，旋轉定位精度高，可360度任意角度加工
3、通過更換工裝切換加工方管、圓管及異型管
4、可選導軌式氣動工裝，裝夾方便，產品切換裝夾速度快，提高工作效率
5、機床經過美國進口（API)激光干涉儀檢測、補償修正誤差，精度更好
|
DNC-630D（R） |
|
|
占地面積 |
1100*1000*1700(mm) |
|
有效加工行程 |
X 軸 480*Y 軸 300*Z 軸 120（mm） |
|
A 軸 360 度 |
|
|
導軌平行度 |
≤0.01mm/1000mm |
|
導軌平面度 |
≤0.02mm/1000mm |
|
定位精度 |
0.02/1000(mm) |
|
重復定位精度 |
0.02/1000(mm) |
|
反向間隙（鐳身補償前） |
0.02mm |
|
主軸功率 |
0.55-3.0（kw）可按實際需求選配 |
|
主軸轉速 |
1500-60000（rpm）可按實際需求選配 |
|
鉆孔直徑范圍 |
0.2-4mm |
|
旋轉軸夾持直徑 |
10-70mm |
|
傳動伺服電機功率 |
0.75（kw） |
|
電壓 |
AC220v |
|
系統儲存程序個數 |
約 10000 個 |
|
編程方式 |
電腦、手動編程兼用、CAD圖檔導入 |
|
機床重量 |
約 650KG |
